فلورومتر گیره‌ای FL101 برای نفت

Name: فلورومتر گیرهای FL101 برای نفت
Brand: Flo-Instruments Co., Ltd
SKU: fl101
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: شنژن، چین

نام تجاری: Flo-Instru

گواهی: ISO:9001, CE

شماره مدل: fl101

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                فلومتر التراسونیک گیره دار منبع تغذیه 24 ولت DC, فلومتر التراسونیک خطی رابط ارتباطی RS485, ± 1.0% دقت فلومتر FL101


منبع تغذیه:	24 ولت DC	رابط ارتباطی:	RS485 ، از پروتکل RTU Modbus پشتیبانی کنید
محدوده جریان:	0.1m/s ~ 10m/s	دقت:	%1.0 ±
محدوده قطر لوله:	OD20,OD25,OD32,OD40	نمایش:	1.54 اینچ 240*240 IPS LCD با چرخش 360 درجه

منبع تغذیه:	24 ولت DC
رابط ارتباطی:	RS485 ، از پروتکل RTU Modbus پشتیبانی کنید
محدوده جریان:	0.1m/s ~ 10m/s
دقت:	%1.0 ±
محدوده قطر لوله:	OD20,OD25,OD32,OD40
نمایش:	1.54 اینچ 240*240 IPS LCD با چرخش 360 درجه

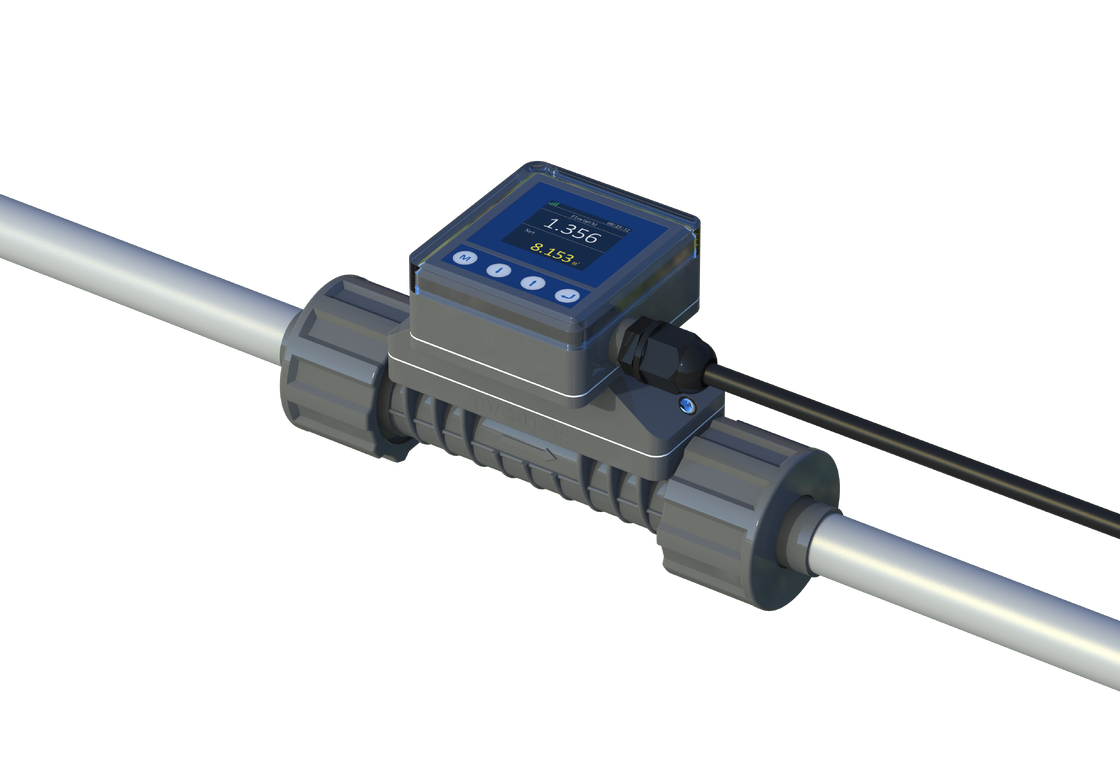

فلورومتر گیره‌ای FL101 برای نفت

فلومتر گیره‌ای FL101 برای نفت

مرور کلی محصول

فلومتر جریانی اولتراسونیک خطی FL101 به طور ویژه برای اندازه‌گیری جریان مایعات مختلف در خطوط لوله طراحی شده است و امکان اندازه‌گیری جریان در زمان واقعی را در فرآیندهای تولید فراهم می‌کند. این دستگاه سیگنال‌های دیجیتال، سیگنال‌های آنالوگ و موارد دیگر را برای تسهیل اندازه‌گیری و کنترل فرآیندهای تولید خروجی می‌دهد.

با توجه به نیازهای ارتقاء صنعتی که خروجی‌های غنی‌تر برای اتوماسیون را می‌طلبد، فلومترهای سنتی با خروجی‌های ساده‌تر اغلب ناکافی هستند. فلو-اینسترومنتس با ارائه یک فلومتر خطی با طراحی لوله مستقیم کامل بدون افت فشار، اتصال دو مهره‌ای و نصب آسان، این مشکل را برطرف می‌کند.

مزایای کلیدی

اندازه‌گیری پیشرفته

تراشه اندازه‌گیری پیشرفته داخلی با وضوح زمانی تا 20ps

صفحه نمایش OLED چهار خطی که تاریخ، سیگنال، داده‌های لحظه‌ای و تجمعی را نشان می‌دهد

دید واضح در نور کم و محیط‌های تاریک

رابط کاربری دوستانه

روش نوآورانه منوی لیست کشویی

چهار دکمه لمسی برای تنظیمات آسان

تغییر زبان بین چینی ساده شده، چینی سنتی و انگلیسی

ساختار مستحکم

رتبه حفاظت IP66

ساختار قالب‌گیری تزریقی

اتصال دو مهره‌ای برای نصب آسان و قابل اعتماد

ابعاد محصول

مدل	قطر اسمی لوله	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

واحد: میلی‌متر

توجه:"L" طول قسمتی از لوله است که در حین نصب بریده می‌شود؛ "D" قطر خارجی قسمت لوله نصب شده است.

محیط‌های سازگار

از زمان معرفی به بازار، این محصول به طور گسترده در صنعت تجهیزات تمیزکننده مورد استفاده قرار گرفته است. به دلیل نصب و عملکرد ساده و عملکرد اندازه‌گیری قابل اعتماد، همچنان به صنایع جدید گسترش می‌یابد.

صنایع اصلی: نیمه‌هادی‌ها، غذا، دارو، آب آشامیدنی، شوینده‌ها، چاپ و رنگرزی، محصولات شیمیایی و غیره.

نمونه‌هایی از محیط‌های اندازه‌گیری شده:

اسید سولفوریک رقیق
مشروبات الکلی
هیدروکربن
الکل
سدیم کلرید
سدیم کربنات
تری اتیلن آمین
اتیلن دی آمین
پروپیلن اکسید

با گسترش بازار، ما به کشف محیط‌های قابل اندازه‌گیری جدید ادامه می‌دهیم. ما کاربران را تشویق می‌کنیم تا برنامه‌های کاربردی خود را به اشتراک بگذارند تا به ما در غنی‌سازی و بهبود مستمر محصولاتمان کمک کنند.

معیارهای محیط قابل اندازه‌گیری:

نرخ جریان پایدار در خط لوله
فشار حفظ شده در 0.3MPa
عدم تولید حباب (کاویتیشن) ناشی از جریان

بسیاری از محیط‌های دیگر اندازه‌گیری شده‌اند - برای برنامه‌های خاص با ما مشورت کنید.

مشخصات فنی

نام محصول: فلومتر اولتراسونیک خطی FL101

دقت: ±1.0% (0.3m/s~5.0m/s)

سرعت جریان: 0.1m/s~10.0m/s

خطی بودن: ±1.0% (0.3m/s-5.0m/s)

تکرارپذیری: 0.40%

زمان پاسخ: 500 میلی‌ثانیه

نمایشگر صفحه: 1.54" 240*240 IPS LCD چرخش 360 درجه

زبان منو: چینی ساده شده/چینی سنتی/انگلیسی

واحد نمایش: پشتیبانی از انتخاب واحد متریک و امپریال

داده‌های نمایش داده شده: جریان لحظه‌ای، سرعت جریان، حجم تجمعی

شمارنده کل: شمارنده کل جریان 7 رقمی

داده‌های تجمعی: 10 سال 64 ماه 64 روز

کلید عملیاتی: چهار دکمه لمسی

باتری تقویم: CR1220

منبع تغذیه: 24VDC@3W

خروجی آنالوگ: 4-20mA، حداکثر بار 600 اهم

رابط ارتباطی: RS485، پشتیبانی از پروتکل ModBus RTU

خروجی رله: (اختیاری) 30VDC@1A

محیط: آب، محلول‌ها، معرف‌های شیمیایی (ناخالصی ≤ 4%) و غیره.

سطح حفاظت: IP66

روش نصب: قطعات لوله یکپارچه، لوله‌های PVC-U متصل شده با مهره

اندازه لوله: OD20 (DN15-½")، OD25 (DN20-¾")، OD32 (DN25-1")، OD40 (DN32-1¼")

جنس قطعه لوله: UPVC

دمای محیط: 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد

دمای کاری: -10 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

رطوبت محیطی: رطوبت نسبی 0%-95%، بدون میعان

ویسکوزیته قابل اعمال: <300CST (mm²/s)

طول کابل: استاندارد: 2 متر (6.6 فوت)، قابل افزایش تا 20 متر (66 فوت)

راهنمای نصب

مرحله 1: برش لوله

طبق الزامات انتخاب نقطه نصب، قسمتی از لوله را در محل نصب برش دهید.

مرحله 2: قرار دادن مهره‌ها در لوله

دو مهره را از متر باز کرده و در لوله قرار دهید.

مرحله 3: چسباندن اتصالات لوله

چسب PVC را به دو اتصال لوله روی دستگاه بمالید و آنها را در لوله‌ها قرار دهید.

مرحله 4: نصب فلومتر

متر را در وسط قرار داده و مهره را برای تکمیل نصب سفت کنید. هنگام نصب به جهت جریان توجه کنید.

مرحله 5: روشن کردن و اجرا

انتهای دیگر کابل را به منبع تغذیه 24 ولت DC وصل کنید، دستگاه را روشن کرده و عملکرد آن را مشاهده کنید.

محتویات بسته

اطلاعات سفارش

FL101	کد	محدوده اندازه لوله [DN و اینچ و OD]
	A	DN15 \| ½" \| OD20
	B	DN20 \| ¾" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1¼" \| OD40

کد	حالت خروجی
1	4-20mA، RS485، رله

کد	طول کابل
L	6.6 فوت (2 متر) - پیش‌فرض در صورت عدم انتخاب
L+	طول‌های دیگر در صورت درخواست موجود است

مثال سفارش کامل: FL101 | A | 1 | L
