یکپارچه سازی ST505 فلومتر فوق صوتی دیوار نصب شده در سیستم مدیریت خود را

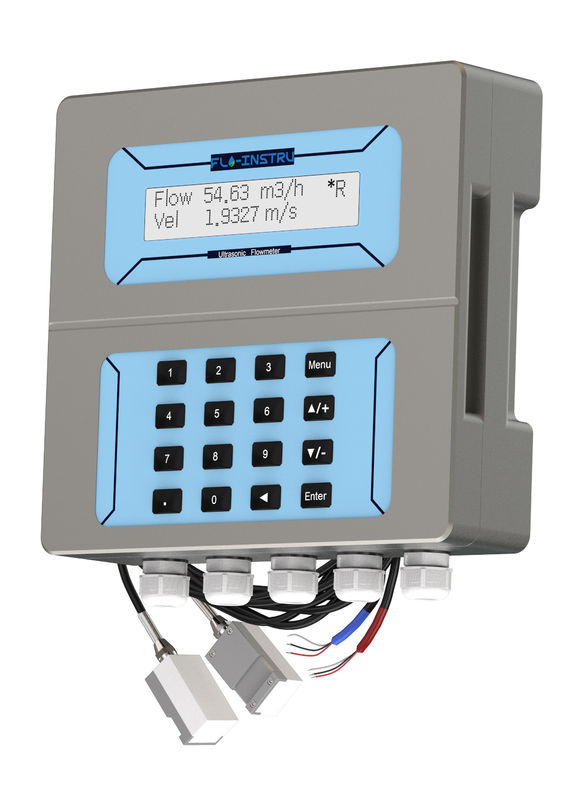

ST505 اندازه گيري جريان فوق صوتي ثابت

برای ارائه خدمات اندازه گیری از راه دور به سیستم مدیریت خود ادغام شود.

اطلاعات محصول

ST505 اندازه گیری جریان فوق صوتی از قابل اطمینان ترین فناوری پردازش سیگنال دیجیتال استفاده می کند و اندازه گیری جریان را برای طیف گسترده ای از اندازه مایع و لوله با دقت و قابلیت اطمینان بالا منتقل می کند.ترکیب کننده عملکرد فوق العاده با مواد سطح صنعتی بالاتر، فلواينسترومنت ها ميتونن مدت زيادي بدون هيچ گونه نگرانی کار کنند


گزینه های نمایش منوی روشن استفاده از ابزار را بسیار راحت می کند.

ST505 فرکانس سنج فوق صوتی بر اساس تکنولوژی Transit-Time است که دقت اندازه گیری بالایی دارد. ST505 از یک گیرنده کلیمپ استفاده می کند،که می تواند داده های جریان را به سادگی با کلیمپ کردن آن در خارج از لوله جمع آوری کند، و هرگز با مایع در تماس نخواهد بود و باعث آلودگی مایع، کاهش فشار، نشت و غیره نخواهد شد.

◆مزایا

• اندازه گیری جریان واقعی و کل مصرف مایعات مختلف.
• هیچ گونه از دست دادن کنترل فرآیند، بهینه سازی دارایی ها و بهره وری، هیچ وقفه یا هزینه ای از کالیبراسیون.
• الگوریتم های پردازش سیگنال سازگاری عملکرد را بهینه می کنند و حتی در شرایط سخت جریان، اندازه گیری دقیق را تضمین می کنند.
• رابط صفحه نمایش شفاف و صفحه نمایش LCD با عملکرد هشدار، آسان برای کار و اشکال زدایی.
• استفاده از تکنولوژی فوق صوتی در زمان عبور به منظور تحقق اندازه گیری جریان دو طرفه با اندازه گیری دقیق زمان طول می کشد تا سیگنال های فوق صوتی به جریان بالا و پایین حرکت کنند.
• از قابلیت های ثبت داده برای تجزیه و تحلیل الگوهای جریان تاریخی برای بهینه سازی سیستم استفاده کنید.
• صفحه کلید داخلی و سیستم منوی ساده برای برنامه ریزی سریع و آسان قطر لوله، مواد لوله، نوع مایع و واحدهای اندازه گیری.

ویژگی های محصول

◆ابعاد

فرستنده

مبدل

اطلاعات فنی

◆پارامتر

نصب

◆روش V

روش "V" به عنوان روش استاندارد در نظر گرفته می شود. این روش معمولاً خواندن دقیق تری را ارائه می دهد و در قطر لوله از 25mm تا 400mm ((1' ~ 16'') استفاده می شود.استفاده ازش راحت است، اما هنوز هم نیاز به نصب مناسب از پردازنده، تماس در لوله در خط مرکز لوله و فاصله برابر در هر دو طرف از خط مرکز.

◆روش Z

سیگنال انتقال داده شده در یک نصب روش "Z" دارای کاهش کمتری نسبت به یک فرستنده سیگنال با روش "V" است.این به این دلیل است که روش "Z" از یک سیگنال مستقیما منتقل شده استفاده می کند (به جای منعکس شده) که تنها یک بار از مایع عبور می کند.روش "Z" قادر به اندازه گیری در قطر لوله از 100mm تا 3000mm ((4 ∼ 120 ̊) است.

◆روش N

با روش "N"، امواج صوتی دو بار از مایع عبور می کنند و سه بار از دیواره های لوله بازتاب می گیرند. این روش برای اندازه گیری قطر لوله کوچک مناسب است.دقت اندازه گیری را می توان با افزایش فاصله عبور با روش "N" بهبود بخشید ((معمولا استفاده نمی شود).

◆روش W

همانند روش "N"، دقت اندازه گیری نیز می تواند با افزایش فاصله عبور با روش "W" بهبود یابد.موج صوتی چهار بار از مایع عبور می کند و چهار بار از دیواره های لوله بازتاب می یابد. برای لوله های بسیار کوچک مناسب است ((قطر کمتر از 50mm/2' ').

بسته بندی و لوازم جانبی

اطلاعات سفارش
