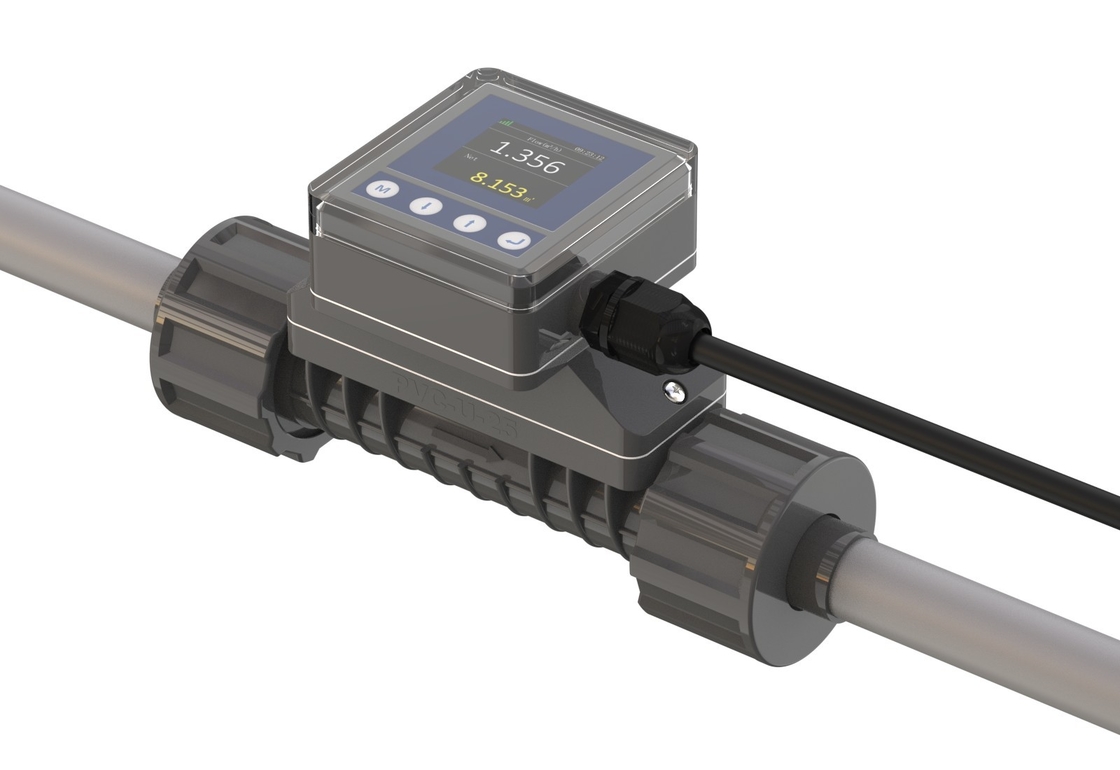

FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power

Name: FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power
Brand: Flo-Instruments Co., Ltd
SKU: fl101
Availability: InStock

جزئیات محصول

محل منبع: شينزين، چين

نام تجاری: Flo-Instru

گواهی: ISO:9001, CE

شماره مدل: fl101

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: ۳ تا ۵ روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                اندازه گیری جریان فوق صوتی در خط با RS485,24 ولت دستگاه اندازه گیری جریان فوق صوتی DC,اندازه گيري جريان آب با گارانتي, 24V DC ultrasonic flow meter, water treatment flow meter with warranty


محدوده جریان:	0.1m/s ~ 10m/s	دقت:	%1.0 ±
محدوده قطر لوله (اختیاری):	OD20,OD25,OD32,OD40	محیط اندازه گیری:	آب ، راه حل ها ، معرفهای شیمیایی (ناخالصی ها 4 ٪) و غیره
مواد بخش لوله ((اختیاری):	UPVC	رابط ارتباطی:	RS485 ، از پروتکل RTU Modbus پشتیبانی کنید
منبع برق:	24 ولت DC	صفحه کلید:	4 کلید لمسی
نمایش:	چرخش 1.54 '240*240 IPS LCD 360 درجه چرخش (برای خواندن آسان)

محدوده جریان:	0.1m/s ~ 10m/s
دقت:	%1.0 ±
محدوده قطر لوله (اختیاری):	OD20,OD25,OD32,OD40
محیط اندازه گیری:	آب ، راه حل ها ، معرفهای شیمیایی (ناخالصی ها 4 ٪) و غیره
مواد بخش لوله ((اختیاری):	UPVC
رابط ارتباطی:	RS485 ، از پروتکل RTU Modbus پشتیبانی کنید
منبع برق:	24 ولت DC
صفحه کلید:	4 کلید لمسی
نمایش:	چرخش 1.54 '240*240 IPS LCD 360 درجه چرخش (برای خواندن آسان)

FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power

FL101 دبی‌سنج اولتراسونیک درون‌خطی

اطلاعات محصول

FL101 به طور ویژه برای اندازه‌گیری جریان مایعات مختلف در خطوط لوله استفاده می‌شود و اندازه‌گیری جریان در زمان واقعی را در فرآیند تولید محقق می‌کند. این ابزار سیگنال‌های دیجیتال، سیگنال‌های آنالوگ و غیره را خروجی می‌دهد تا اندازه‌گیری و کنترل فرآیند تولید را محقق کند.

با توجه به نیاز به ارتقای صنعتی، ابزارها باید خروجی‌های غنی داشته باشند تا به اتوماسیون دست یابند. با این حال، خروجی دبی‌سنج‌های سنتی نسبتاً ساده است و نمی‌تواند نیازهای موجود در محل را برآورده کند و باید در موقعیت اصلی جایگزین شود.

Flo-Instruments یک دبی‌سنج درون‌خطی با طراحی لوله مستقیم کامل بدون افت فشار، اتصال دوگانه و نصب آسان راه‌اندازی کرده است.

مزایا

دبی‌سنج اولتراسونیک درون‌خطی دارای یک تراشه اندازه‌گیری پیشرفته داخلی است (وضوح زمانی تا 20ps)		نمایشگر OLED چهار خطی تاریخ/سیگنال/لحظه‌ای/تجمعی واضح در یک نگاه، نور کم، محیط کم نور، آسان برای خواندن

روش منوی نوآورانه (لیست کشویی) چهار دکمه لمسی برای راه‌اندازی آسان تغییر زبان ساده/سنتی/انگلیسی		IP66 ساختار قالب‌گیری تزریقی اتصال دوگانه، آسان و قابل اعتماد

ویژگی‌های محصول

ابعاد

FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power 1

FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power 2

مدل	قطر اسمی لوله	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40
واحد: میلی‌متر
توجه:
"L" طول بخش لوله است که در حین نصب بریده می‌شود؛ "D" قطر بیرونی بخش لوله نصب شده است.

محیط سازگار

از زمان عرضه این محصول به بازار، به طور گسترده در صنعت تجهیزات تمیزکننده استفاده شده است. با توجه به نصب و راه‌اندازی ساده و عملکرد اندازه‌گیری قابل اعتماد، به طور مداوم در صنایع جدید ترویج شده است.

صنایع اصلی: نیمه‌رساناها، مواد غذایی، داروها، آب آشامیدنی، مواد شوینده، چاپ و رنگرزی، محصولات شیمیایی و غیره.

محیطی که کاربران اندازه‌گیری کرده‌اند:

اسید سولفوریک رقیق
مشروب
هیدروکربن
الکل
کلرید سدیم
کربنات سدیم
تری اتیل آمین
اتیلن دی آمین
پروپیلن اکسید و غیره

با گسترش بازار، متوجه خواهیم شد که رسانه‌های بیشتری برای اندازه‌گیری وجود خواهد داشت. ما امیدواریم که کاربران برنامه‌های بیشتری را به اشتراک بگذارند تا بتوانیم محصولات خود را به طور مداوم غنی و بهبود بخشیم.

تعیین رسانه‌های قابل اندازه‌گیری:

سرعت جریان محیط در خط لوله پایدار است
فشار در 0.3 مگاپاسکال حفظ می‌شود
هیچ حباب (کاویتاسیون) به دلیل جریان ایجاد نمی‌شود

رسانه‌های بسیار بیشتری اندازه‌گیری شده‌اند، خوش آمدید به مشاوره.

اطلاعات فنی

پارامتر

نام محصول	FL101 دبی‌سنج اولتراسونیک درون‌خطی
دقت	±1.0٪ (0.3 متر بر ثانیه ~ 5.0 متر بر ثانیه)
سرعت جریان	0.1 متر بر ثانیه ~ 10.0 متر بر ثانیه
خطی بودن	±1.0٪ (0.3 متر بر ثانیه - 5.0 متر بر ثانیه)
تکرارپذیری	0.40٪
زمان پاسخ	500 میلی‌ثانیه
نمایشگر صفحه	1.54'' 240*240 IPS LCD چرخش 360 درجه (برای خواندن آسان)
زبان منو	چینی ساده شده/چینی سنتی/انگلیسی
واحد نمایش	از انتخاب واحد متریک و امپریال، m³/h، LPM، ml/min، GPM، LPH پشتیبانی می‌کند، واحد پیش‌فرض کارخانه LPM است
داده‌های نمایش	جریان لحظه‌ای، سرعت جریان لحظه‌ای، حجم تجمعی خالص، حجم تجمعی واحد، حداکثر مقدار روزانه، حداقل مقدار روزانه، حجم تجمعی روزانه/ماهانه/سالانه
جمع‌کننده	جمع‌کننده جریان 7 رقمی
داده‌های تجمعی	10 سال 64 ماه 64 روز
کلید عملیات	چهار دکمه لمسی
باتری تقویم	CR1220
منبع تغذیه	24VDC@3W
خروجی آنالوگ	4-20mA، حداکثر بار 600Ω
رابط ارتباطی	RS485، پشتیبانی از پروتکل ModBus RTU
خروجی آلارم	خروجی آلارم حد بالا و پایین OCT، خروجی پالس و غیره.
خروجی رله	(اختیاری) 30VDC@1A، فرکانس سوئیچینگ کمتر از 2 هرتز
رسانه	آب، محلول‌ها، معرف‌های شیمیایی (ناخالصی‌ها ≤ 4٪) و غیره.
سطح حفاظت	IP66
روش نصب	بخش‌های لوله یکپارچه شده‌اند و لوله‌های PVC-U توسط اتصالات (اتصالات لغزشی) متصل می‌شوند.
اندازه لوله	OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½")
جنس بخش لوله	UPVC
دمای محیط	0 درجه سانتی‌گراد - 60 درجه سانتی‌گراد
دمای کار	-10 درجه سانتی‌گراد - 50 درجه سانتی‌گراد
رطوبت محیط	رطوبت نسبی 0٪ - 95٪، بدون تراکم
ویسکوزیته قابل اجرا	<300CST (mm²/s)
طول کابل	استاندارد: 2 متر (6.6 فوت). می‌توان آن را تا 20 متر (66 فوت) افزایش داد

نصب

1. برش لوله
	با توجه به الزامات انتخاب نقطه نصب، یک بخش از لوله را در محل نصب برش دهید.
2. مهره‌ها را در لوله قرار دهید
	دو مهره را از کنتور باز کنید و آنها را در لوله قرار دهید.
3. اتصالات لوله را بچسبانید
	چسب PVC را روی دو اتصال لوله روی ابزار بمالید و آنها را در لوله‌ها قرار دهید.
4. دبی‌سنج را نصب کنید
	کنتور را در وسط قرار دهید و مهره را محکم کنید تا نصب کامل شود. در حین نصب به جهت جریان توجه کنید.
5. روشن و اجرا کنید
	انتهای دیگر کابل را به منبع تغذیه 24 ولت DC وصل کنید، روشن کنید و مشاهده کنید.

بسته و لوازم جانبی

FL101 اندازه گیری جریان فوق صوتی با RS485 و 24V DC Power 10

اطلاعات سفارش

FL101	کد	محدوده اندازه لوله [DN & اینچ & OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		کد	حالت خروجی
		1	4-20mA,RS485,OCT Pulse,Relay
			کد	طول کابل
			L	6.6ft(2m)(اگر انتخابی وجود نداشته باشد، پیش‌فرض خواهد بود)
			L+	در صورت درخواست طول‌های دیگر

FL101

اطلاعات سفارش کامل
