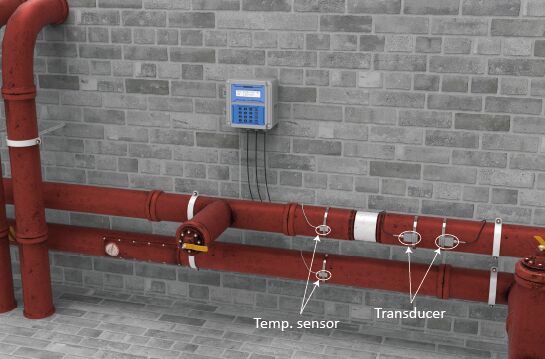

ST502 سنجه انرژی فوق صوتی برای سیستم های خنک کننده منطقه ای

انرژی سنج التراسونیک ST501-PT100

انرژی سنج اولتراسونیک نوع گیره دارکه از روش های زمان عبور برای اندازه گیری جریان استفاده می کنند.

مقدمه

متر انرژی التراسونیک ST501 از قابل اعتمادترین فناوری پردازش سیگنال دیجیتال استفاده می کند و اندازه گیری جریان را برای طیف گسترده ای از اندازه مایع و لوله با دقت و قابلیت اطمینان بالا منتقل می کند. ترکیبی از مبدل عملکرد برجسته با مواد سطح صنعتی بالاتر، Flo-Instruments می تواند بدون هیچ گونه نگرانی طولانی مدت کار کند.

انتخاب های واضح نمایش منو استفاده از ابزار را بسیار راحت می کند. مبدل های گیره دار باعث انعطاف پذیری دستگاه در طیف وسیعی از کاربردها می شود.

انرژی سنج اولتراسونیک ST501 مبتنی بر فناوری Transit-Time است که دقت اندازه گیری بالایی دارد. ST501 از یک مبدل گیره دار استفاده می کند که می تواند داده های جریان را به سادگی با بستن آن در قسمت بیرونی لوله جمع آوری کند و هرگز با سیال تماس پیدا نمی کند و باعث آلودگی مایع، کاهش فشار، نشتی و غیره نمی شود.

مزایا

• جریان واقعی و مصرف کل مایعات مختلف را اندازه گیری می کند
• بدون از دست دادن کنترل فرآیند، بهینه سازی دارایی ها و کارایی، بدون خرابی یا هزینه کالیبراسیون
• الگوریتم‌های پردازش سیگنال تطبیقی ​​عملکرد را بهینه می‌کنند و اندازه‌گیری‌های دقیق را حتی در شرایط چالش‌برانگیز جریان تضمین می‌کنند.
• رابط صفحه نمایش پاک و صفحه نمایش LCD با عملکرد زنگ هشدار، کارکرد و اشکال زدایی آسان
• از فناوری اولتراسونیک زمان انتقال استفاده کنید تا با اندازه‌گیری دقیق زمان لازم برای حرکت سیگنال‌های اولتراسونیک در بالادست و پایین دست، اندازه‌گیری جریان دو طرفه را انجام دهید.
• از قابلیت های ثبت داده ها برای تجزیه و تحلیل الگوهای جریان تاریخی برای بهینه سازی سیستم استفاده کنید.
• صفحه کلید داخلی و سیستم منوی ساده برای برنامه ریزی سریع و آسان قطر لوله، مواد لوله، نوع مایع و واحدهای اندازه گیری.

اصل

• مقدمه ای بر TVT

فناوری TVT (Transit-Time Vortex) یک رویکرد پیشرفته برای اندازه‌گیری جریان اولتراسونیک است که اصول اولتراسونیک زمان انتقال را با قابلیت مهار پدیده ریزش گرداب ترکیب می‌کند و دقت و تطبیق بی‌نظیری را در فلومترهای اولتراسونیک ارائه می‌کند. این فناوری ادغام نوآورانه دقت، تطبیق پذیری و عملکرد دستگاه های جریان سنج اولتراسونیک را افزایش می دهد و آنها را برای طیف گسترده ای از کاربردها در صنایع مختلف مناسب می کند و راه حلی ارزشمند برای صنایعی است که به اندازه گیری دقیق جریان در شرایط مختلف جریان نیاز دارند.

این دستگاه دارای یک جفت (یا بیشتر) مبدل اولتراسونیک است که در قسمت بیرونی لوله نصب شده است (کلمپ روی) یا در خط قرار داده شده است. یک مبدل یک پالس اولتراسونیک را به همراه جریان به پایین دست می فرستد، در حالی که دیگری آن را در مقابل جریان به سمت بالا می فرستد. از آنجایی که حرکت سیال بر زمان عبور اولتراسوند تأثیر می گذارد، اختلاف زمانی بین دو سیگنال مستقیماً با سرعت جریان متناسب است.

مشخصات

ابعاد محصول

فرستنده

مبدل

دما مبدل

نمایش محصول

توابع ارتباط و خروجی

فلومتر اولتراسونیک ثابت ST501 مجهز به چندین گزینه ارتباطی و خروجی برای اطمینان از ادغام یکپارچه با سیستم های مختلف کنترل صنعتی است. این خروجی ها امکان اکتساب بلادرنگ داده، نظارت از راه دور و کنترل فرآیندهای مربوط به جریان را فراهم می کنند.

خلاصه ای از قابلیت های خروجی

نمودار سیم کشی

روش های نصب

روش V به عنوان روش استاندارد در نظر گرفته می شود. معمولاً قرائت دقیق‌تری ارائه می‌کند و در قطر لوله‌ها از 25 میلی‌متر تا 400 میلی‌متر (1 تا 16 اینچ) تقریباً استفاده می‌شود. همچنین استفاده از آن راحت است، اما همچنان به نصب مناسب مبدل، تماس روی لوله در خط مرکزی لوله و فاصله مساوی در دو طرف خط مرکزی نیاز دارد.
سیگنال ارسال شده در نصب روش Z نسبت به سیگنال ارسال شده با روش V تضعیف کمتری دارد. این به این دلیل است که روش Z از سیگنال مستقیم ارسال شده (و نه بازتابی) استفاده می کند که فقط یک بار مایع را عرض می کند. روش Z قادر به اندازه گیری قطر لوله از 100 میلی متر تا 3000 میلی متر (4 تا 120 اینچ) است.
با روش N، امواج صوتی دو بار سیال را طی می کنند و سه بار از دیواره لوله می پرند. برای اندازه گیری قطر لوله کوچک مناسب است. دقت اندازه گیری را می توان با افزایش فاصله عبور با روش N بهبود بخشید (به طور غیر معمول استفاده می شود).
همانند روش N، دقت اندازه گیری را نیز می توان با افزایش فاصله عبور با روش W بهبود بخشید. موج صوتی چهار بار سیال را طی می کند و چهار بار از دیواره های لوله می پرد. برای لوله های بسیار کوچک (قطرهای کمتر از 50 میلی متر، 2 اینچ) مناسب است.
