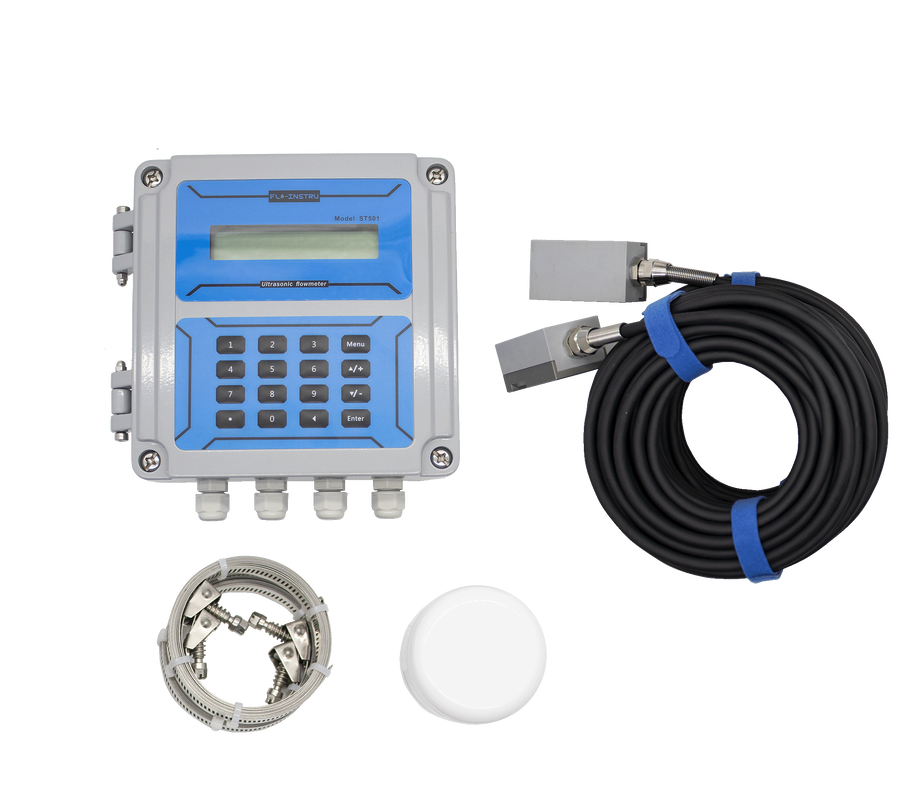

فلومتر اولتراسونیک ST501 با ترانسدیوسر کلمپ‌شونده، ارتباط RS485 و منبع تغذیه 24 ولت DC

Name: فلومتر اولتراسونیک ST501 با ترانسدیوسر کلمپشونده، ارتباط RS485 و منبع تغذیه 24 ولت DC
Brand: Flo-Instruments Co., Ltd
SKU: ST501
Availability: InStock

جزئیات محصول

محل منبع: شنژن، چین

نام تجاری: Flo-Instru

گواهی: CE; ISO9001

شماره مدل: ST501

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

ماده لوله:	پی وی سی، فولاد کربن، فولاد ضد زنگ، مس و غیره	کابل مبدل:	طول کابل استاندارد: 33 فوت (10 متر)
رابط ارتباطی:	RS485	منبع تغذیه:	24 ولت DC/1A
صفحه کلید:	کلید 16 (4×4) با عملکرد لمسی	دقت:	%1.0 ±

ماده لوله:	پی وی سی، فولاد کربن، فولاد ضد زنگ، مس و غیره
کابل مبدل:	طول کابل استاندارد: 33 فوت (10 متر)
رابط ارتباطی:	RS485
منبع تغذیه:	24 ولت DC/1A
صفحه کلید:	کلید 16 (4×4) با عملکرد لمسی
دقت:	%1.0 ±

فلومتر اولتراسونیک ST501 با ترانسدیوسر کلمپ‌شونده، ارتباط RS485 و منبع تغذیه 24 ولت DC

فلومتر التراسونیک ثابت ST501 برای مهندسی تصفیه آب

فلومتر اولتراسونیک ثابت ST501 با سیستم مدیریت شما ادغام می شود تا خدمات اندازه گیری از راه دور را برای برنامه های کاربردی تصفیه آب صنعتی و مدیریت فاضلاب ارائه دهد.

فلومتر التراسونیک ثابت مقرون به صرفه ST501

فلومتر التراسونیک ST501 از فناوری پردازش سیگنال دیجیتال قابل اعتماد استفاده می کند و اندازه گیری جریان را برای طیف گسترده ای از مایعات و اندازه لوله ها با دقت و قابلیت اطمینان بالا منتقل می کند. همراه با مبدل های عملکرد برجسته و مواد صنعتی، Flo-Instruments عملکرد طولانی مدت بدون نگرانی های تعمیر و نگهداری را تضمین می کند.

مزایای کلیدی

جریان واقعی و مصرف کل مایعات مختلف را اندازه گیری می کند
بدون از دست دادن کنترل فرآیند، بهینه سازی دارایی ها و کارایی، بدون خرابی یا هزینه کالیبراسیون
الگوریتم‌های پردازش سیگنال تطبیقی عملکرد را بهینه می‌کنند و اندازه‌گیری‌های دقیق را حتی در شرایط چالش‌برانگیز جریان تضمین می‌کنند.
رابط صفحه نمایش پاک و صفحه نمایش LCD با عملکرد زنگ هشدار، کارکرد و اشکال زدایی آسان
با استفاده از فناوری اولتراسونیک زمان انتقال، اندازه گیری جریان دو طرفه را با اندازه گیری دقیق زمان سفر سیگنال اولتراسونیک انجام می دهد.
از قابلیت های ثبت داده ها برای تجزیه و تحلیل الگوهای جریان تاریخی برای بهینه سازی سیستم استفاده کنید
صفحه کلید داخلی و سیستم منوی ساده برای برنامه ریزی سریع قطر لوله، مواد، نوع مایع و واحدهای اندازه گیری

اصل اندازه گیری

جریان سنج اولتراسونیک Transit-Time، همچنین به عنوان فلومتر اولتراسونیک Time-of-Flight (TVT) شناخته می شود، یک فناوری اندازه گیری جریان غیر نفوذی است که به طور گسترده برای کاربردهای مایع تمیز استفاده می شود. این بر اساس اصل اندازه گیری اختلاف زمانی بین سیگنال های اولتراسونیک ارسال شده در جهت جریان و خلاف جهت جریان عمل می کند.

ابعاد محصول

فرستنده

مبدل

دستورالعمل سیم کشی

برای اتصال به ترمینال برق DC، پوشش واقع در سمت راست پایین را باز کنید. برای اتصال، نمودار سیم کشی را دنبال کنید: ورودی RTD (فقط برای مدل انرژی)، RS485، 4-20 میلی آمپر، مبدل (مبدل بالادست، مبدل پایین دست)، خروجی رله، خروجی OCT.

برای کابل مبدل دو محافظ: "+" در سیم آبی، "-" در سیم سفید و "سپر" روی سپر.

توابع ارتباط و خروجی

فلومتر اولتراسونیک ثابت ST501 مجهز به چندین گزینه ارتباطی و خروجی برای اطمینان از ادغام یکپارچه با سیستم های مختلف کنترل صنعتی است. این خروجی ها امکان اکتساب بلادرنگ داده، نظارت از راه دور و کنترل فرآیندهای مربوط به جریان را فراهم می کنند.

خلاصه قابلیت های خروجی

نوع خروجی	تابع	نمونه های کاربردی
RS485 (Modbus)	ارتباطات دیجیتال	نظارت از راه دور، SCADA، یکپارچه سازی سیستم
4-20 میلی آمپر	خروجی آنالوگ	ورودی PLC، بازخورد فرآیند، سیستم های DCS
OCT Pulse	خروجی مجموع جریان	کنترلرهای دسته ای، کنتورهای انرژی، فلوگرها
رله	خروجی آلارم/کنترل	آلارم های ماشه، شیرهای کنترلی/پمپ ها، حفاظت از ایمنی جریان

مشخصات فنی

مشخصات عملکرد

محدوده سرعت	0 ~ 16 ± فوت بر ثانیه (0 ~ ± 5 متر بر ثانیه)
دقت	± 1.0٪
اندازه لوله	گیره: 1''~48'' (25mm~1200mm)
مایع	آب دریا، نفت سفید، بنزین، روغن، الکل و غیره
مواد لوله	PVC، فولاد کربن، فولاد ضد زنگ و غیره

مشخصات عملکرد

خروجی های اختیاری	خروجی پالس OCT: 0 ~ 5000 هرتز خروجی آنالوگ: 4 ~ 20 میلی آمپر، حداکثر بار 750 Ω
رابط ارتباطی	RS485
منبع تغذیه	24 ولت DC/1A
صفحه کلید	کلید 16 (4*4) با عملکرد لمسی
نمایش	20*2 مشبک الفبایی، ال سی دی با نور پشت
دما	فرستنده: 32℉~140℉ (0℃~60℃) مبدل: 32℉~140℉ (0℃~60℃)
رطوبت	تا 99% RH، غیر متراکم

مشخصات فیزیکی

فرستنده	آلیاژ آلومینیوم، IP65
مبدل	طراحی کپسوله، IP68
کابل مبدل	طول کابل استاندارد: 33 فوت (10 متر)
وزن	فرستنده: تقریباً 0.7 کیلوگرم؛ مبدل: تقریباً 0.4 کیلوگرم
