فلومتر التراسونیک مدل ST502 با دقت ±۰.۵% برای سایز لوله‌های DN25-DN5000 و تغذیه ۲۴ ولت DC

ST502 Insertion-Type Ultrasonic Flow Meter از تکنولوژی پیشرفته پردازش سیگنال دیجیتال استفاده می کند تا ± 0 را به دست آورد.۵٪ اندازه گیری جریان با دقت بالا در طیف گسترده ای از اندازه های لوله و کاربردهای مایع تمیزطراحی شده با یک سنجه ورودی صنعتی قوی، ST502 فراهم می کند اتصال فوق صوتی قوی به طور مستقیم در جریان جریان، اطمینان از قدرت سیگنال عالی، ثبات طولانی مدت،و عملکرد قابل اعتماد.

یک رابط کاربری واضح و بصری و سیستم منوی اجازه می دهد تا برای تنظیم و کار آسان. بر خلاف مدل های کلیمپ-درطراحی ورودی موقعیت های انتقال دهنده های ماوراء صوت به طور مستقیم در داخل لوله، که امکان نفوذ سیگنال قوی تر و افزایش ثبات را فراهم می کند، به ویژه برای لوله های قطر بزرگ، شرایط فرآیند پیچیده، مفید است.یا کاربردهایی که نیاز به اندازه گیری بسیار قابل اعتماد و قابل تکرار دارند..

ST502 که برای تنوع طراحی شده، برای سیستم های توزیع آب، حلقه های خنک کننده، مایعات فرآیند صنعتی، نظارت بر انرژی و برنامه های HVAC ایده آل است.عملکرد پایدار، و ساخت پایدار آن را به یک راه حل قابل اعتماد برای نظارت طولانی مدت جریان و وظایف سنجش حیاتی تبدیل می کند.

• اندازه گیری جریان واقعی و کل مصرف مایعات مختلف
• فرآیند ماشینکاری CNC، تکنولوژی پوشش باز مغناطیسی بدون پیچ
• الگوریتم های پردازش سیگنال سازگاری عملکرد را بهینه می کنند و حتی در شرایط سخت جریان اندازه گیری دقیق را تضمین می کنند

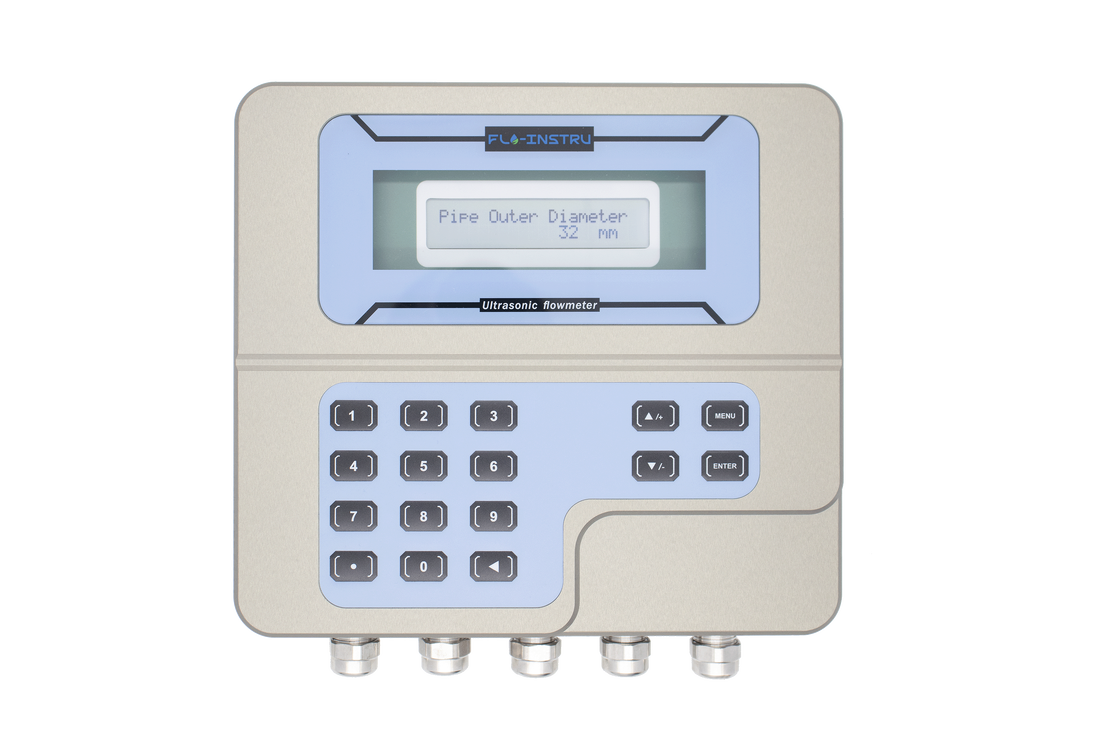

• رابط نمایش شفاف و صفحه نمایش LCD با عملکرد هشدار، آسان برای کار و عیب یابی
• استفاده از تکنولوژی فوق صوتی زمان عبور برای تحقق اندازه گیری جریان دو طرفه با اندازه گیری دقیق زمان لازم برای سیگنال های فوق صوتی برای انتقال جریان بالا و پایین
• قابلیت های ذخیره سازی 2G SD Card و استفاده از آن برای تجزیه و تحلیل داده های جریان تاریخی برای بهینه سازی سیستم
• صفحه کلید داخلی و سیستم منوی ساده برای انتخاب سریع و آسان قطر لوله، مواد لوله، نوع مایع و واحدهای اندازه گیری

ST502 یک محصول نوین پیشرفته است که از مواد آلیومینیوم با استفاده از روش های پردازش CNC ساخته شده است.از تکنولوژی باز کردن طرفی بدون هیچ نوع قفل پیچ استفاده می کند.این طراحی راحت واقعاً "باز کردن یک ثانیه ای" را تحقق می بخشد.

متر جریانی فوق صوتی زمان عبور (TVT) یک فناوری اندازه گیری جریانی بسیار قابل اعتماد است که به طور گسترده ای برای مایعات تمیز استفاده می شود.اندازه گیری نوع ورودی، انتقال دهنده های ماوراء صوت را مستقیماً در دیواره لوله قرار می دهد تا با مایع تماس برقرار کننداین تضمین انتقال فوق صوتی قوی، کیفیت سیگنال عالی و عملکرد پایدار طولانی مدت، به ویژه در لوله های بزرگ یا دیواری ضخیم است.

در یک جریان سنج TVT نوع ورودی، دو انتقال دهنده فوق صوتی در دیواره لوله وارد می شوند. یک انتقال دهنده پالس را به پایین جریان (T_down) با جهت مایع منتقل می کند،در حالی که دیگری در حال انتقال رو به جلو (T_up) در برابر جریاناز آنجا که مایع جاری سیگنال پایین جریان را تسریع می کند و سیگنال بالا جریان را کند می کند، تفاوت زمان (Δt = T_up - T_down) متناسب با سرعت جریان است.

نمودار عملکردهای ارتباطات و خروجی

ST502 فلک متر فوق صوتی ثابت مجهز به گزینه های ارتباطی و خروجی متعدد است تا یکپارچه سازی در سیستم های کنترل صنعتی مختلف را تضمین کند.این خروجی ها امکان جمع آوری داده ها در زمان واقعی را فراهم می کنند.، نظارت از راه دور و کنترل فرآیندهای مربوط به جریان.

اتصالات خروجی و رابط
