ST502 کلمپ آن فلومتر برای نفت

Name: ST502 کلمپ آن فلومتر برای نفت
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: شنژن

نام تجاری: Flo-Instru

گواهی: CE; ISO9001

شماره مدل: ST502

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                فلومتر التراسونیک منبع تغذیه 24 ولت DC, فلومتر اندازه لوله DN25-DN5000, 0.15% قابلیت تکرار ST502 فلومتر


خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی	اندازه لوله:	DN25-DN5000
دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)	منبع تغذیه:	24 ولت DC
تکرارپذیری:	0.15٪	محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی
اندازه لوله:	DN25-DN5000
دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)
منبع تغذیه:	24 ولت DC
تکرارپذیری:	0.15٪
محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

ST502 کلمپ آن فلومتر برای نفت

فلومتر گیره‌ای ST502 برای نفت

مرور کلی محصول

فلومتر اولتراسونیک ST502 از روش‌های زمان عبور برای اندازه‌گیری جریان مایعات در سیستم‌های صنعتی استفاده می‌کند و از طریق مبدل‌های گیره‌ای که هرگز با سیال تماس ندارند، داده‌های جریان با دقت بالا را ارائه می‌دهد.

ویژگی‌های کلیدی

اندازه‌گیری جریان واقعی و مصرف کل مایعات مختلف
فرآیند ماشین‌کاری CNC با فناوری پوشش باز مغناطیسی
الگوریتم‌های پردازش سیگنال تطبیقی برای شرایط جریان چالش‌برانگیز
صفحه نمایش LCD واضح با عملکرد هشدار و عملکرد آسان
اندازه‌گیری جریان دوطرفه با استفاده از فناوری اولتراسونیک زمان عبور
کارت حافظه SD 2G داخلی برای تجزیه و تحلیل داده‌های جریان تاریخی
سیستم منوی ساده برای پیکربندی سریع

اصل اندازه‌گیری - فناوری TVT

فناوری TVT (زمان عبور گرداب) اولتراسونیک زمان عبور را با پدیده گرداب ترکیب می‌کند و دقت و تطبیق‌پذیری بی‌نظیری را در اندازه‌گیری جریان اولتراسونیک ارائه می‌دهد.

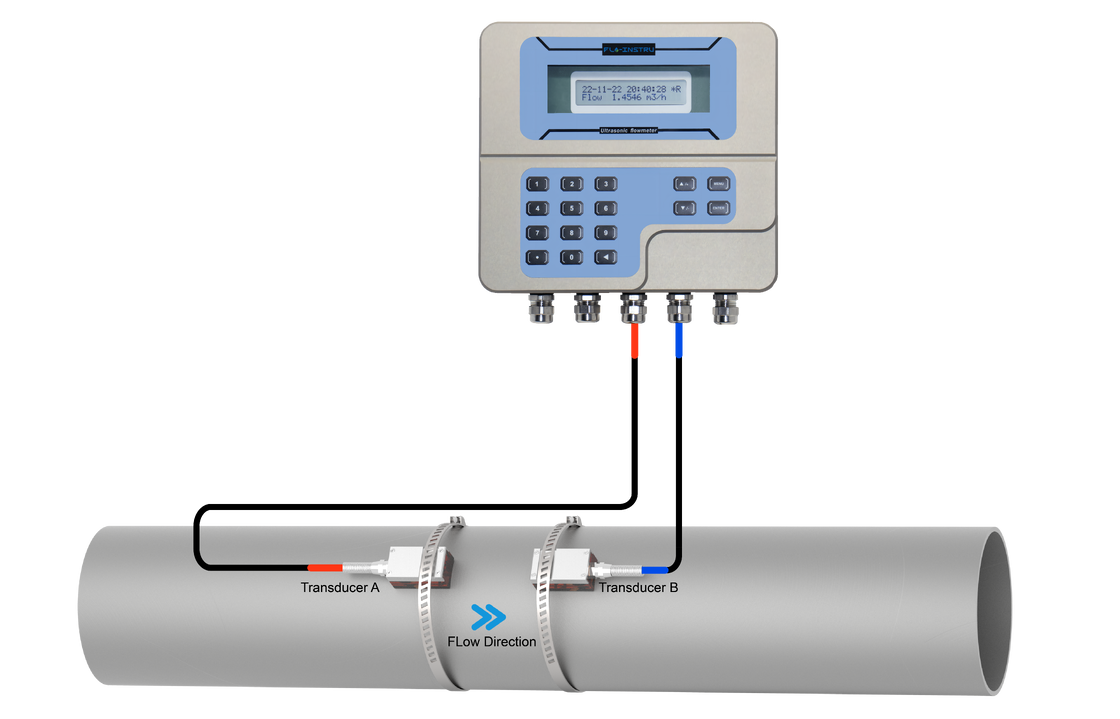

دستگاه از مبدل‌های اولتراسونیک نصب شده بر روی خارج لوله استفاده می‌کند. یک مبدل پالس‌ها را با جریان به سمت پایین و مبدل دیگر پالس‌ها را در خلاف جهت جریان به سمت بالا ارسال می‌کند. اختلاف زمان بین سیگنال‌ها متناسب با سرعت جریان است.

مشخصات عملکرد

پارامتر	مشخصات
محدوده سرعت	0.03 ~ ±40 فوت بر ثانیه (0.01 ~ ±12 متر بر ثانیه)
دقت	±0.5%
اندازه لوله	1"~200" (25 میلی‌متر~5000 میلی‌متر)
تکرارپذیری	0.15% مقدار اندازه‌گیری شده
خطی بودن	±1.0%
سازگاری سیال	آب، آب دریا، نفت، الکل...
جنس لوله	PVC، فولاد ضد زنگ، فولاد کربن، مس...

مشخصات عملکرد

ویژگی	مشخصات
ارتباطات	ModBus RS485
خروجی آنالوگ	4~20 میلی‌آمپر، حداکثر بار 750 اهم
خروجی پالس	0~9999 هرتز، OCT
خروجی رله	حداکثر 1 هرتز (1 آمپر @ 125 ولت AC یا 2 آمپر @ 30 ولت DC)
منبع تغذیه	حداکثر 24 ولت DC/1 آمپر
محدوده دما	-40 درجه فارنهایت ~ 140 درجه فارنهایت (-40 درجه سانتی‌گراد ~ 60 درجه سانتی‌گراد)
رطوبت	تا 99% RH، غیر متراکم

ابعاد محصول

فرستنده

مبدل معمولی

مبدل دمای بالا

مبدل دمای فوق‌العاده بالا

نمایش محصول

عملکرد ارتباطات و خروجی

ST502 گزینه‌های ارتباطی و خروجی متعددی را برای ادغام بی‌درز در سیستم‌های کنترل صنعتی ارائه می‌دهد و امکان جمع‌آوری داده‌های بی‌درنگ و نظارت از راه دور را فراهم می‌کند.

خلاصه قابلیت‌های خروجی

نوع خروجی	عملکرد	نمونه‌های کاربردی
RS485 (Modbus)	ارتباط دیجیتال	نظارت از راه دور، SCADA، ادغام سیستم
4-20 میلی‌آمپر	ورودی/خروجی آنالوگ	ورودی PLC، بازخورد فرآیند، سیستم‌های DCS
پالس OCT	خروجی جمع کل جریان	کنترل‌کننده‌های دسته‌ای، کنتورهای انرژی، ثبت‌کننده‌های جریان
رله	خروجی هشدار/کنترل	فعال کردن هشدارها، کنترل شیرها/پمپ‌ها، حفاظت ایمنی جریان

دیاگرام سیم‌کشی

روش‌های نصب

روش V روش استاندارد که خوانش‌های دقیقی را برای قطر لوله‌های 25 میلی‌متر تا 400 میلی‌متر (1"~16") ارائه می‌دهد. نیاز به نصب صحیح مبدل در مرکز لوله با فاصله مساوی دارد.
روش Z از سیگنال‌های منتقل شده مستقیم با تضعیف کمتر استفاده می‌کند. مناسب برای قطر لوله‌های 100 میلی‌متر تا 3000 میلی‌متر (4"~120").
روش N امواج صوتی دو بار از سیال عبور کرده و سه بار از دیواره لوله منعکس می‌شوند. مناسب برای قطرهای کوچک لوله، با افزایش فاصله عبور، دقت را بهبود می‌بخشد.
روش W امواج صوتی چهار بار از سیال عبور کرده و چهار بار از دیواره لوله منعکس می‌شوند. مناسب برای لوله‌های بسیار کوچک (قطر کمتر از 50 میلی‌متر، 2 اینچ).
