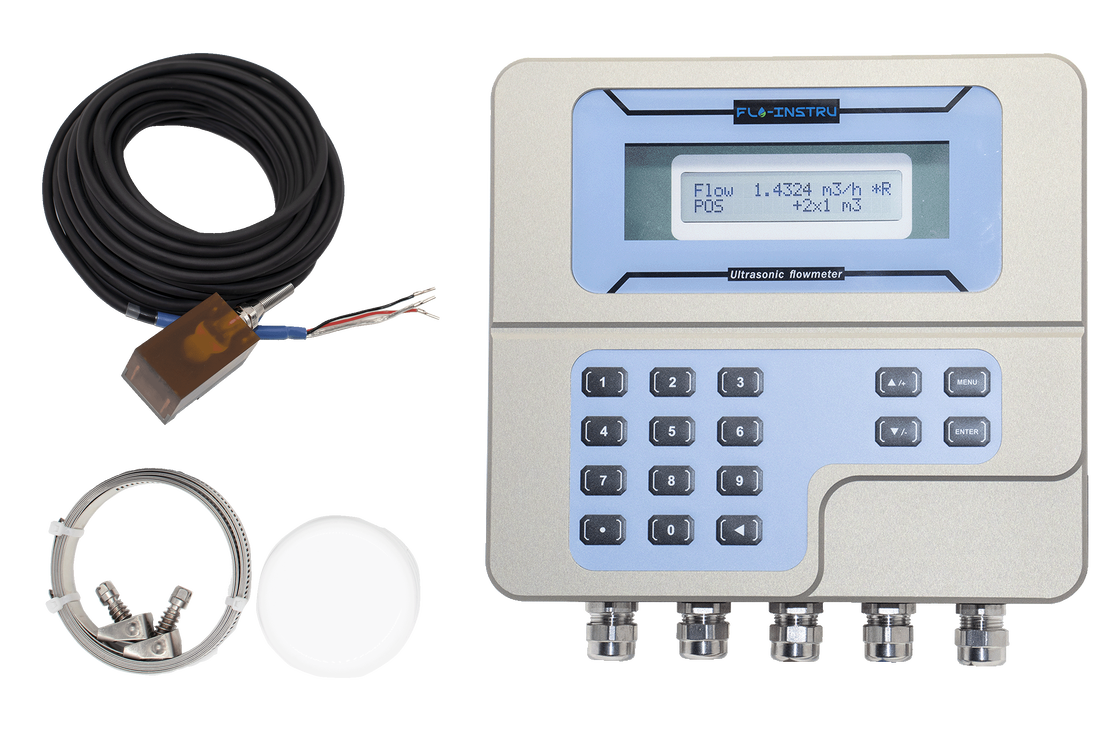

ST502 کلمپ آن اولتراسونیک فلو متر آب سرد

Name: ST502 کلمپ آن اولتراسونیک فلو متر آب سرد
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: شنژن

نام تجاری: Flo-Instru

گواهی: CE; ISO9001

شماره مدل: ST502

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                فلومتر التراسونیک منبع تغذیه 24 ولت DC, فلومتر اندازه لوله DN25-DN5000, 0.15% قابلیت تکرار ST502 فلومتر


خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی	منبع تغذیه:	24 ولت DC
اندازه لوله:	DN25-DN5000	دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)
تکرارپذیری:	0.15٪	محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی
منبع تغذیه:	24 ولت DC
اندازه لوله:	DN25-DN5000
دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)
تکرارپذیری:	0.15٪
محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

ST502 کلمپ آن اولتراسونیک فلو متر آب سرد

فلومتر التراسونیک گیره‌ای ST502 برای آب سرد

مرور کلی محصول

فلومتر التراسونیک ST502 از روش‌های زمان عبور برای اندازه‌گیری جریان مایعات در سیستم‌های صنعتی استفاده می‌کند و داده‌های جریان با دقت بالا را از طریق مبدل‌های گیره‌ای که هرگز با سیال تماس ندارند، ارائه می‌دهد.

ویژگی‌های کلیدی

اندازه‌گیری جریان واقعی و مصرف کل مایعات مختلف
فرآیند ماشین‌کاری CNC با فناوری درب باز مغناطیسی
الگوریتم‌های پردازش سیگنال تطبیقی برای شرایط جریان چالش‌برانگیز
صفحه نمایش LCD واضح با عملکرد هشدار و عملکرد آسان
اندازه‌گیری جریان دوطرفه با استفاده از فناوری التراسونیک زمان عبور
کارت حافظه SD 2G داخلی برای تجزیه و تحلیل داده‌های جریان تاریخی
سیستم منوی ساده برای پیکربندی سریع

اصل اندازه‌گیری - فناوری TVT

فناوری TVT (زمان عبور گرداب) ترکیبی از التراسونیک زمان عبور با پدیده گرداب است که دقت و تطبیق‌پذیری بی‌نظیری را در اندازه‌گیری جریان التراسونیک ارائه می‌دهد.

دستگاه از مبدل‌های التراسونیک نصب شده در خارج از لوله استفاده می‌کند. یک مبدل پالس‌ها را با جریان به سمت پایین ارسال می‌کند، در حالی که مبدل دیگر پالس‌ها را در خلاف جهت جریان به سمت بالا ارسال می‌کند. اختلاف زمان بین سیگنال‌ها متناسب با سرعت جریان است.

مشخصات عملکرد

محدوده سرعت	0.03 ~ ±40 فوت بر ثانیه (0.01 ~ ±12 متر بر ثانیه)
دقت	±0.5%
اندازه لوله	1"~200" (25 میلی‌متر~5000 میلی‌متر)
تکرارپذیری	0.15% مقدار اندازه‌گیری شده
خطی بودن	±1.0%
سازگاری سیال	آب، آب دریا، روغن، الکل...
جنس لوله	PVC، فولاد ضد زنگ، فولاد کربن، مس...

مشخصات عملکرد

ارتباطات	ModBus RS485
خروجی آنالوگ	4~20 میلی‌آمپر، حداکثر بار 750 اهم
خروجی پالس	0~9999 هرتز، OCT
خروجی رله	حداکثر 1 هرتز (1 آمپر @ 125 ولت AC یا 2 آمپر @ 30 ولت DC)
منبع تغذیه	24 ولت DC/1 آمپر حداکثر
محدوده دما	-40 درجه فارنهایت تا 140 درجه فارنهایت (-40 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد)
رطوبت	تا 99% RH، غیر متراکم

ابعاد محصول

فرستنده

مبدل معمولی

مبدل دمای بالا

مبدل دمای فوق‌العاده بالا

نمایش محصول

عملکرد ارتباطات و خروجی

ST502 گزینه‌های ارتباطی و خروجی متعددی را برای ادغام یکپارچه در سیستم‌های کنترل صنعتی ارائه می‌دهد و امکان جمع‌آوری داده‌های بی‌درنگ و نظارت از راه دور را فراهم می‌کند.

خلاصه قابلیت‌های خروجی

نوع خروجی	عملکرد	مثال‌های کاربردی
RS485 (Modbus)	ارتباط دیجیتال	نظارت از راه دور، SCADA، ادغام سیستم
4-20 میلی‌آمپر	ورودی/خروجی آنالوگ	ورودی PLC، بازخورد فرآیند، سیستم‌های DCS
پالس OCT	خروجی کل جریان	کنترل‌کننده‌های دسته‌ای، کنتورهای انرژی، ثبت‌کننده‌های جریان
رله	خروجی هشدار/کنترل	فعال کردن هشدارها، کنترل شیرها/پمپ‌ها، حفاظت ایمنی جریان

نمودار سیم‌کشی

روش‌های نصب

روش V

روش استاندارد که خوانش‌های دقیقی را برای قطر لوله‌های 25 میلی‌متر تا 400 میلی‌متر (1"~16") ارائه می‌دهد. نیاز به نصب صحیح مبدل در مرکز لوله با فاصله مساوی دارد.

روش Z

از سیگنال‌های منتقل شده مستقیم با تضعیف کمتر استفاده می‌کند. مناسب برای قطر لوله‌های 100 میلی‌متر تا 3000 میلی‌متر (4"~120").

روش N

امواج صوتی دو بار از سیال عبور کرده و سه بار از دیواره لوله منعکس می‌شوند. مناسب برای قطر لوله‌های کوچک، با بهبود دقت با افزایش مسافت عبور.

روش W

امواج صوتی چهار بار از سیال عبور کرده و چهار بار از دیواره لوله منعکس می‌شوند. مناسب برای لوله‌های بسیار کوچک (قطر کمتر از 50 میلی‌متر، 2 اینچ).
