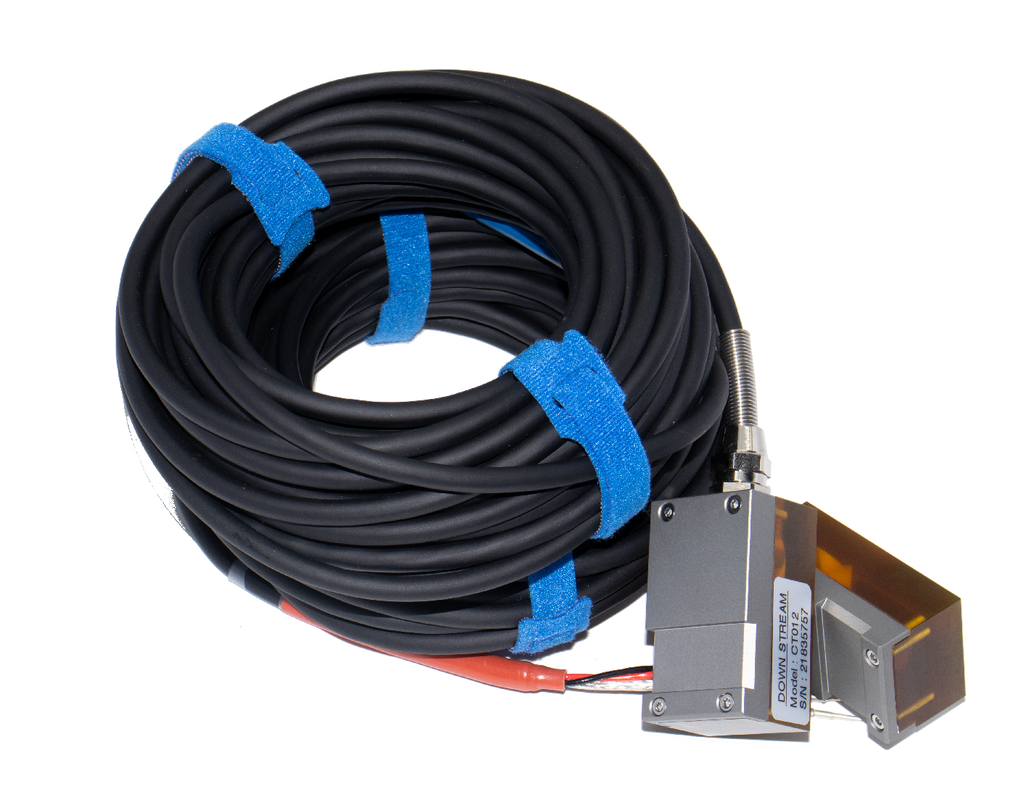

ST502 کلمپ روی فلومتر اولتراسونیک آب گرم

Name: ST502 کلمپ روی فلومتر اولتراسونیک آب گرم
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: شنژن

نام تجاری: Flo-Instru

گواهی: CE; ISO9001

شماره مدل: ST502

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

جزئیات بسته بندی: بسته بندی معمولی

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                فلومتر التراسونیک سایز لوله DN25-DN5000, فلومتر گیره دار منبع تغذیه 24 ولت DC, 0.15% قابلیت تکرار ST502 فلومتر


خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی	منبع تغذیه:	24 ولت DC
اندازه لوله:	DN25-DN5000	دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)
تکرارپذیری:	0.15٪	محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

خروجی:	4-20mA ، خروجی پالس OCT ، خروجی رله ، RS-232 / RS-485 ، RTD Temp. ورودی
منبع تغذیه:	24 ولت DC
اندازه لوله:	DN25-DN5000
دمای مبدل ها:	-40℉ ~ +140℉ (-40℃~+60℃)
تکرارپذیری:	0.15٪
محدوده سرعت:	0.03 ~ 40ft/s (0.01~~12m/s)

ST502 کلمپ روی فلومتر اولتراسونیک آب گرم

ST502 اندازه گیری جریان فوق صوتی برای آب گرم

خلاصه ی محصول

ST502 Ultrasonic Flowmeter از روش های زمان انتقال برای اندازه گیری جریان مایع در سیستم های صنعتی استفاده می کند، داده های جریان با دقت بالا را از طریق گیرنده های کلیمپ که هرگز با مایع تماس نمی گیرند، ارائه می دهد.

ویژگی های کلیدی

اندازه گیری جریان واقعی و کل مصرف مایعات مختلف
فرآیند ماشینکاری CNC با تکنولوژی پوشش باز مغناطیسی
الگوریتم های پردازش سیگنال سازگار برای شرایط جریان چالش برانگیز
صفحه نمایش LCD شفاف با عملکرد هشدار و کار آسان
اندازه گیری جریان دو طرفه با استفاده از تکنولوژی فوق صوت در زمان عبور
کارت SD 2G داخلی برای تجزیه و تحلیل داده های جریان تاریخی
سیستم منوی ساده برای پیکربندی سریع

اصول اندازه گیری - تکنولوژی TVT

فناوری TVT (Transit-Time Vortex) ، ماژول های فوق صوتی زمان عبور را با پدیده ریختن گرد و غبار ترکیب می کند و دقت بی نظیر و انعطاف پذیری در اندازه گیری جریان ماژول های فوق صوتی را ارائه می دهد.

این دستگاه از انتقال دهنده های ماوراء صوت نصب شده در خارج از لوله استفاده می کند. یک انتقال دهنده پالس ها را با جریان به پایین می فرستد، در حالی که دیگری در مقابل جریان به بالا می فرستد.تفاوت زمان بین سیگنال ها متناسب با سرعت جریان است.

مشخصات عملکرد

پارامتر	مشخصات
محدوده سرعت	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
دقت	±0.5٪
اندازه لوله	"~ 200" (25mm ~ 5000mm)
تکرار	0.15 درصد از مقدار اندازه گیری شده
خطی بودن	±1.0%
سازگاری مایعات	آب، آب دریا، نفت، الکل...
مواد لوله	PVC، فولاد ضد زنگ، فولاد کربن، مس...

مشخصات عملکرد

ویژگی	مشخصات
ارتباطات	ModBus RS485
خروجی آنالوگ	4 ~ 20mA، حداکثر بار 750Ω
خروجی پالس	0~9999Hz، OCT
خروجی رله	حداکثر 1 هرتز (1A@125V AC یا 2A@30V DC)
منبع برق	حداکثر 24 ولت DC/1A
محدوده دما	-40 درجه فارنهایت تا 140 درجه فارنهایت (-40 درجه سانتیگراد تا 60 درجه سانتیگراد)
رطوبت	تا 99٪ RH، بدون فشرده سازی

ابعاد محصول

فرستنده

مبدل عادی

دماپردازنده با درجه حرارت بالا

مبدل درجه حرارت فوق العاده بالا

نمایش محصول

عملکردهای ارتباطی و خروجی

ST502 گزینه های ارتباطی و خروجی متعددی را برای ادغام بی نقص در سیستم های کنترل صنعتی ارائه می دهد، که امکان جمع آوری داده ها در زمان واقعی و نظارت از راه دور را فراهم می کند.

خلاصه ی ظرفیت های تولید

نوع خروجی	عملکرد	نمونه های کاربرد
RS485 (Modbus)	ارتباطات دیجیتال	نظارت از راه دور، SCADA، ادغام سیستم
4 تا 20mA	ورودی/خرید آنالوگ	ورودی PLC، بازخورد فرآیند، سیستم های DCS
پالس زون های فرازمینی	خروجی کل جریان	کنترل کننده های دسته بندی، اندازه گیری انرژی، ثبت جریان
رله	خروجی آژیر/کنترل	آلارم های پرتاب، دریچه های کنترل/پمپ ها، حفاظت از ایمنی جریان

نمودار سیم کشی

روش های نصب

روش V

روش استاندارد که خواندن دقیق برای قطر لوله 25mm تا 400mm (1 "~ 16") را فراهم می کند. نیاز به نصب مناسب ترانسدوسر در خط مرکزی لوله با فاصله برابر دارد.

روش Z

از سیگنال های مستقیم انتقال داده شده با کاهش کم استفاده می کند. مناسب برای قطر لوله 100mm تا 3000mm (4 "~ 120") است.

روش N

امواج صوتی دو بار از مایع عبور می کنند و سه بار از دیواره های لوله بازتاب می گیرند. مناسب برای قطر لوله های کوچک، بهبود دقت با افزایش فاصله عبور.

روش W

امواج صوتی چهار بار از مایع عبور می کنند و چهار بار از دیواره های لوله ها بازتاب می گیرند. مناسب برای لوله های بسیار کوچک (قطر کمتر از 50 میلی متر، 2").
